Varianty rozmístění postřikovačů na fotbalovém hřišti

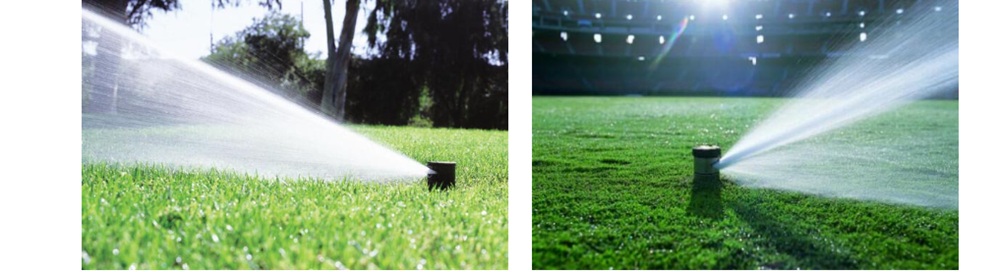

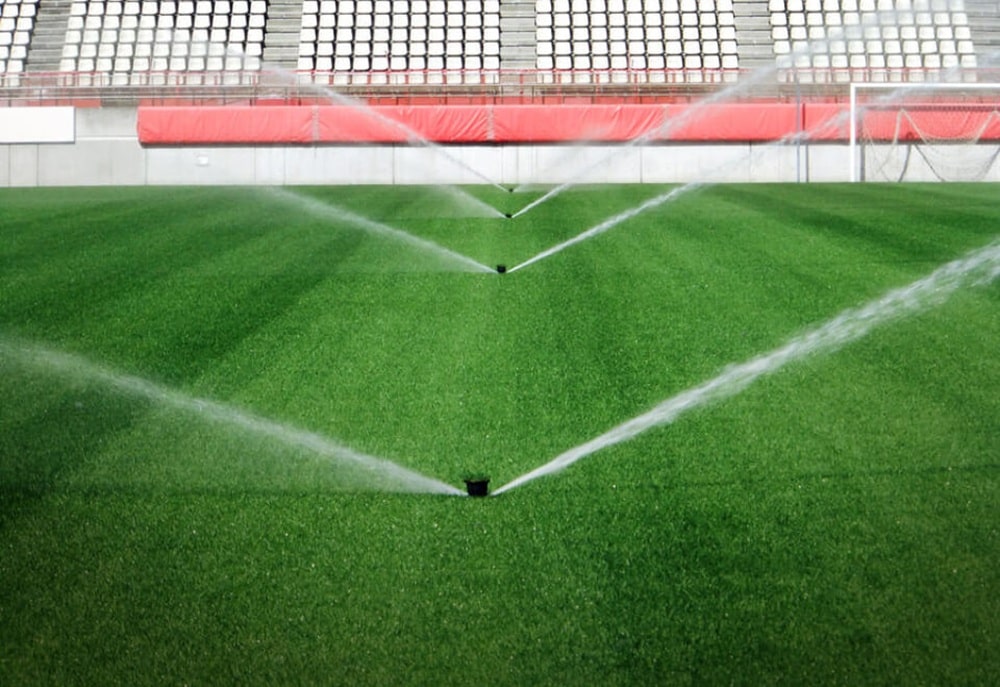

V praxi se používá několik variant návrhu automatického závlahového systému. Varianty zohledňují vydatnost vodního zdroje a rozměry fotbalového hřiště, které se velmi často liší. Jedná se o následující základní varianty:
Rozmístění postřikovače – Varianta A
24 postřikovačů (18 okrajových + 6 středových) / 12 sekcí
Varianta (24 postřikovačů = 12 sekcí) se vyznačuje průtokem vody na jedné sekci 160-230l/min, v závislosti na tlaku, typu a konkrétní značky postřikovače. Obecně se jedná o výsuvný postřikovač s 1" připojením. Do systému je zařazen elektromagnetický ventil s 6/4" závitem. Na hřišti je rozmístěno 6 ks ventilových boxů, každý jeden je vybaven 2 ks elektromagnetickými ventily. Výhodou této varianty je menší množství vydrážkovaných rýh v hrací ploše hřiště potřebných pro uložení PE trubek.
Zavlažování fotbalového hřiště - Varianta A
Rozmístění postřikovače – Varianta B
24 postřikovačů (18 okrajových + 6 středových) / 24 sekcí
Varianta (24 postřikovačů = 24 sekcí) se vyznačuje průtokem vody na jedné sekci 80-115l/min, v závislosti na tlaku, typu a konkrétní značky postřikovače. Obecně se jedná o výsuvný postřikovač s 1" připojením. Z důvodu zkrácení zavlažovacího času u každého jednoho postřikovače je této variantě je vhodné použít postřikovač s rychlou rotací. Do systému je zařazen elektromagnetický ventil s 1" závitem. Na hřišti je rozmístěno 6 ks ventilových boxů, každý jeden box je vybaven 4 ks elektromagnetickými ventily.
V případě, že je zdroj vody dostatečný, to znamená, že máme k dispozici průtok vody v rozmezí 160-230l/min, můžeme řídící jednotkou otevírat 2 ks elektromagnetických ventilů současně, což znamená, že reálné mámě jen 12 sekcí. Je to varianta s výhodnou pořizovací cenou za závlahový materiál a zároveň je zajímavá z důvodu zkrácené doby zavlažování trávníku na hřišti oproti základní variantě 24 postřikovačů = 24 sekcí.
Zavlažování fotbalového hřiště - Varianta B.1
Zavlažování fotbalového hřiště - Varianta B.2
Rozmístění postřikovače – Varianta C
13 postřikovačů (10 okrajových + 3 středových) / 13 sekcí
Varianta (13 postřikovačů = 13 sekcí) se vyznačuje průtokem vody na jedné sekci 210-240l/min, v závislosti na tlaku, typu a konkrétní značky postřikovače. Obecně se jedná o výsuvný postřikovač se 6/4" připojením, převážně již se zabudovaným elektromagnetickým ventilem v těle postřikovače. Na hřišti jsou umístěny 2 ks ventilových boxů s odvodňovacími ventily určených pro hlavní rozvod. Tato varianta zavlažování hřiště variantou a také nízkým počtem použitých komponentů – postřikovače a elektromagnetické ventily. Požadavek na tlak vody kolísá také v závislosti na typu a konkrétní značce postřikovače.
Zavlažování fotbalového hřiště - Varianta C
