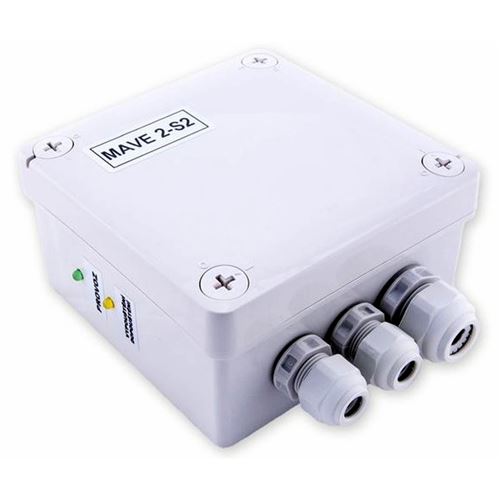

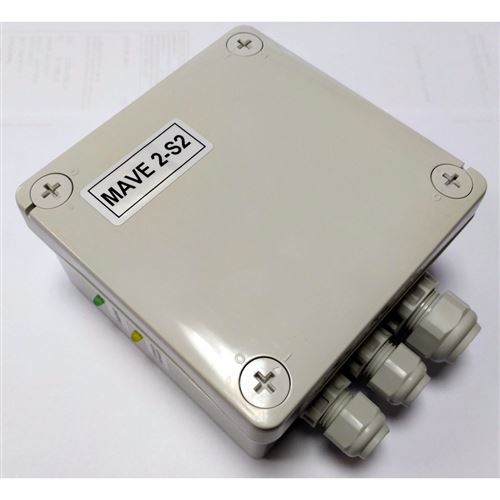

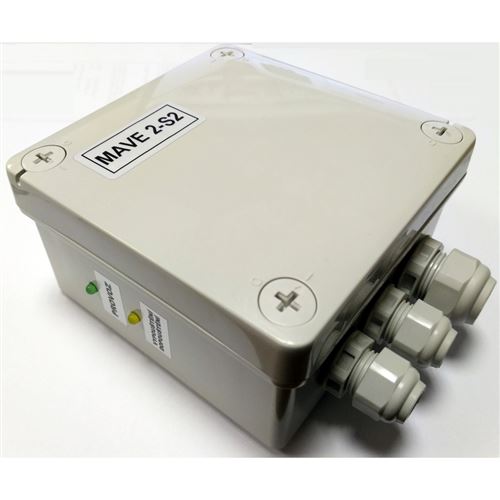

MAVE hladinový snímač 2-S2

Snímač hladiny MAVE 2-S2 je určen pro automatické doplňování zásobní nádrže z vodovodního řadu.

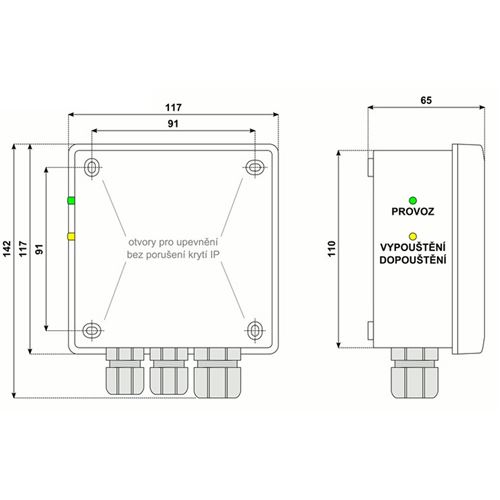

Snímače hladiny MAVE 2-S2 se vyrábějí v provedení pro vnější montáž nebo pro montáž do rozvaděče na DIN lištu 35 mm (označení DIN).

Použití:
Regulace hladiny s funkcí vyčerpávání nebo dopouštění. Diference snímání je určena vzdáleností snímacích sond.

Popis:
Pro připojení dvou vodivostních sond MAVE nebo dvojité vodivostní sondy MAVE (PS-3, PSV-2).

Přepínačem nastavitelná funkce vyčerpávání nebo dopouštění.

Možnost nastavení vstupní citlivosti snímání pro aplikace, kde se používá upravená voda.

Popis činnosti:

Vyčerpávání nádrže (přepínač v poloze V)
Při zapnutí snímače zůstane relé v klidovém stavu (propojené svorky 6-7). Po dostoupení hladiny k horní sondě relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se vyčerpávání čerpadlem až do doby, než dojde k poklesu hladiny pod spodní sondu. Jakmile hladina klesne pod spodní sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se vyčerpávání. K opětovnému spuštění vyčerpávání dojde v momentu, kdy hladina zpět vystoupá k horní sondě.

Dopouštění nádrže (přepínač v poloze D)
Při zapnutí snímače (hladina v nádrži je pod úrovní horní sondy) relé ve snímači přitáhne (propojí se svorky 5-6), rozsvítí se žlutá LED dioda a spustí se dopouštění čerpadlem nebo elektromagnetickým ventilem do nádrže. Dopouští se až do doby, kdy se hladina dopustí na úroveň horní sondy. Poté relé ve snímači odpadne (rozpojí se svorky 5-6) a vypne se dopouštění. K opětovnému spuštění dopouštění dojde v momentu, kdy hladina znovu poklesne pod spodní sondu. V případě výpadku napájení snímače relé zůstává v klidovém stavu a nedopouští se do nádrže.

Schéma zapojení:

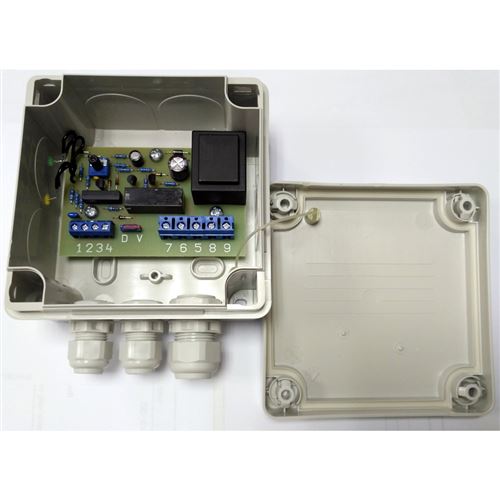

Snímač hladiny MAVE 2-S2 je vybaven dvoupolohovým přepínačem (D-V; Dopouštění-Vyčerpávání), který umožňuje otáčet funkci výstupního relé.

Snímač s hladinovou sondou*, elektromagnetickým ventilem* tvoří automatický systém, který hlídá výšku vodní hladiny a zajistí tak její stálost. (*není součástí balení).

Již nemusíte hlídat výšku nebo pokles vodní hladiny a doplňovat vodu ručně, protože kolísání hladiny je plně automaticky detekováno a následně vyrovnáváno tímto systémem.

Kompletní systém hlídání hladiny a následného automatického dopouštění se skládá:
• Snímač hladiny 2-S2
• Ponorná sonda PS-3*, nebo 2x sonda PS-2*
• Elektromagnetický ventil 24V*
• Transformátor 230/ 24V*

(*není součástí balení).

Dopouštění probíhá přes elektromagnetický ventil, který je připojen buď na vodní řád, nebo na čerpadlo.

Podrobné schéma zapojení najdete v montážním návodu níže.
